ルーズフランジ グラスライニング機器用

グラスライニング機器のパイプラインの安固に特別設計された当社のルーズフランジは従来品と違った独特なデザインを採用します。このグラスライニング反応器部品は以下の特長があります。

製品展示

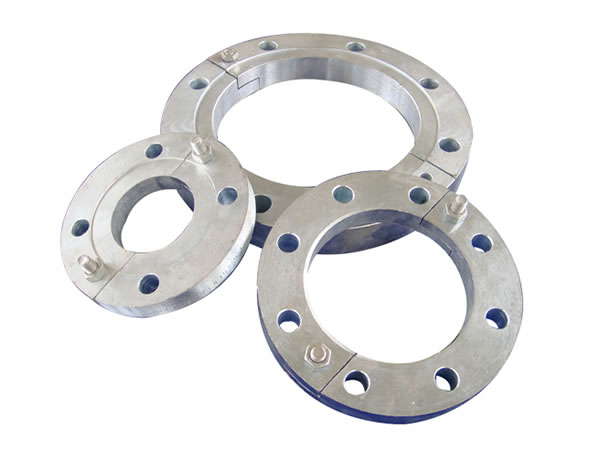

  • ルーズフランジ

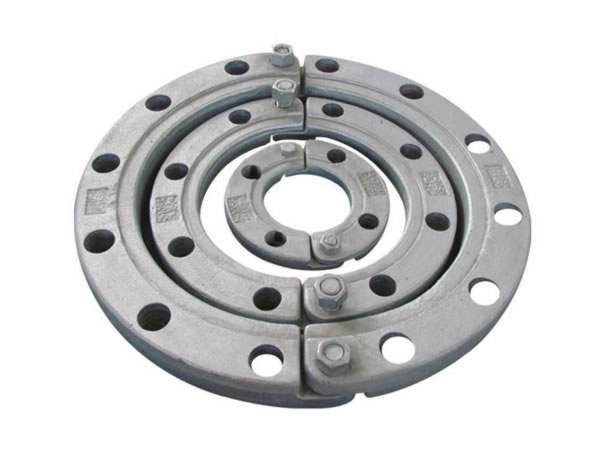

  • ルーズフランジ

1. このルーズフランジはボルトとナットの二等分に構造されています。そのため、片方は固定して、もう片方は遊びができるようになります。
2. 特別な設計を採用し、メンテナンスや検査操作をより容易にさせます。
3. あなたの反応器のグラスライニング配管システムの保護に適します。

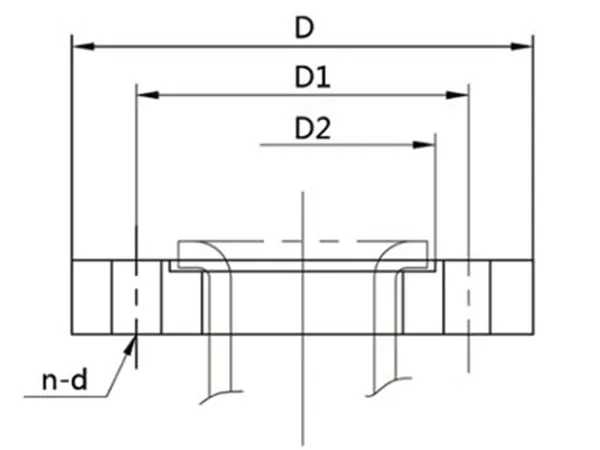

ルーズフランジの仕様
DN2
-------------
DN1
PN0.6 PN1.0
D
( mm )
D1
( mm )
D2
( mm )
n-d D
( mm )
D1
( mm )
D2
( mm )
n-d
50 140 110 92 4-14 165 125 104 4-18
65 160 130 112 4-14 185 145 124 8-18
80 190 150 130 4-18 200 160 135 8-18
100 210 170 150 4-18 220 180 160 8-18
125 240 200 180 8-18 250 210 190 8-18
150 265 225 204 8-18 285 240 214 8-22
200 320 280 260 8-18 340 295 270 8-22
250 375 335 314 12-18 395 350 324 12-22
