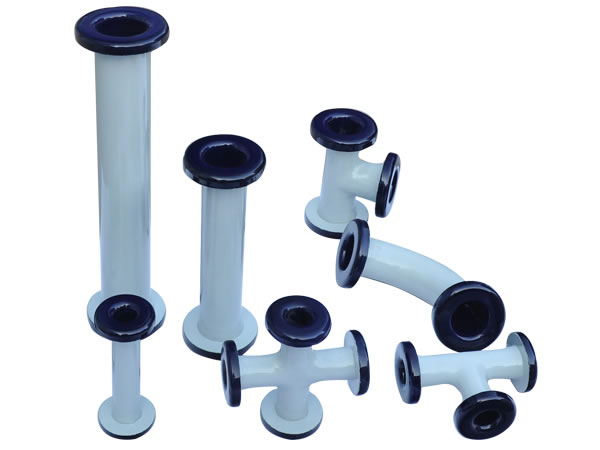

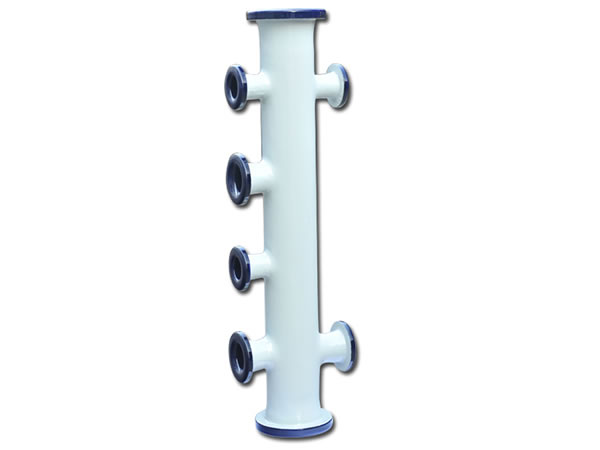

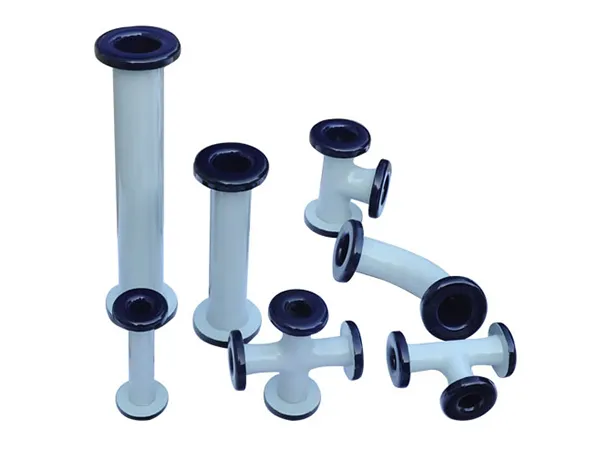

グラスライニング配管・継手

Taijiは、幅広い種類のガラスライニング配管および継手を提供しています。高品質な製造技術、ピンホールのない構造、そして高圧試験による危険な漏れの防止といった特徴を備えており、貯蔵タンクや反応器用のガラスライニング配管システムに最適です。また、お客様のご要望に応じて、さまざまな特殊形状の製品をカスタマイズすることも可能です。

見積もりの請求
グラスライニング配管・継手 設計図面
グラスライニング配管・継手 設計図面

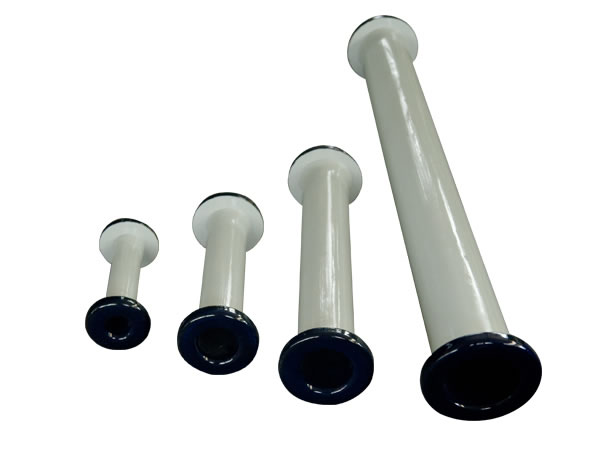

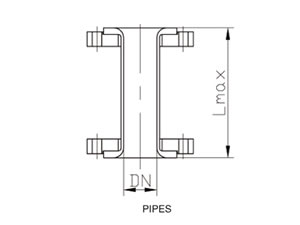

グラスライニング製直管
グラスライニング製直管
直管(mm)
呼び径 32 40 50 65 80 100 125 150 200 250
L max. 500 100 1500 1500 1500 1500 1500 2000 2000 2000
見積もりの請求

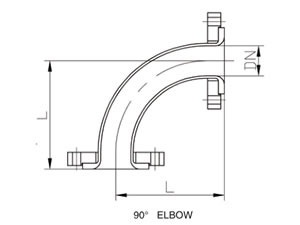

グラスライニング製90°エルボ
グラスライニング製90°エルボ
90° エルボ (mm)
呼び径 32 40 50 65 80 100 125 150 200 250
L 105 110 125 135 145 155 175 200 260 310
見積もりの請求

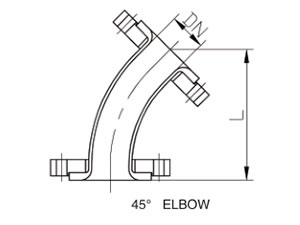

グラスライニング製45°エルボ
グラスライニング製45°エルボ
45°エルボ (mm)
呼び径 32 40 50 65 80 100 125 150 200 250
L 114 118 128 135 143 155 169 191 235 274
見積もりの請求

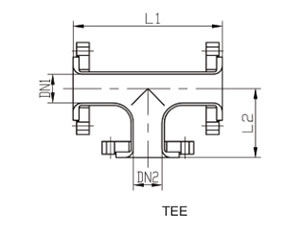

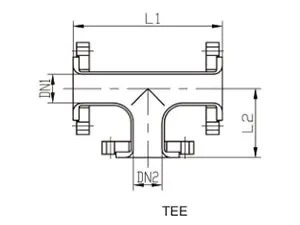

グラスライニング製チーズ（T字管）
グラスライニング製チーズ（T字管）
呼び径2---L1/L2---呼び径1 32 40 50 65 80 100 125 150 200 250
32 210/90
40 220/95 220/100
50 240/100 240/105 240/120
65 260/105 260/110 260/115 260/130
80 280/110 280/115 280/120 280/130 280/140
100   310/125 310/130 310/135 310/140 310/155
125     340/145 340/150 340/155 340/160 340/170
150       390/160 390/165 390/175 390/180 390/195
200         460/195 460/200 460/210 460/220 460/230
250           540.23 540/235 540/245 540/250 540/270
見積もりの請求

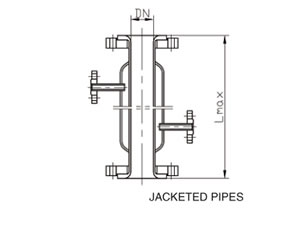

ジャケット付きグラスライニング直管
ジャケット付きグラスライニング直管
ジャケット付き直管 (mm)
呼び径 32 40 50 65 80 100 125 150 200 250
L max. 500 1000 1000 1500 1500 1500 1500 2000 2000 2000
見積もりの請求

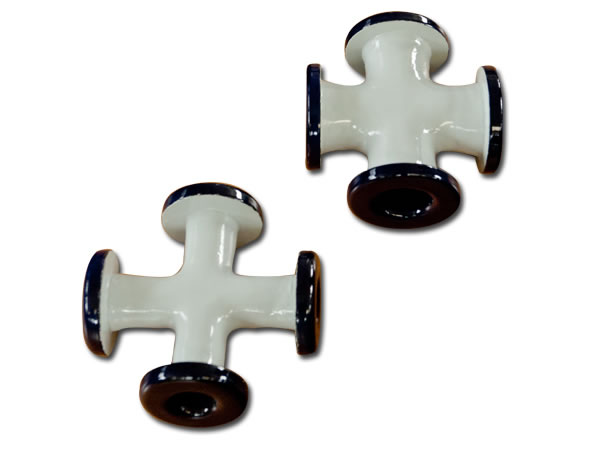

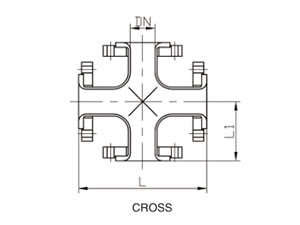

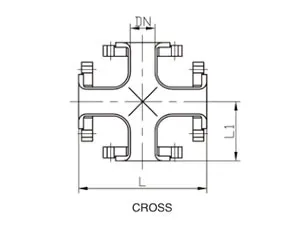

グラスライニング製クロス
グラスライニング製クロス
クロス (mm)
呼び径 32 40 50 65 80 100 125 150 200 250
L 210 220 220 260 280 310 340 390 460 540
L1 105 110 120 130 140 155 170 195 230 270
見積もりの請求

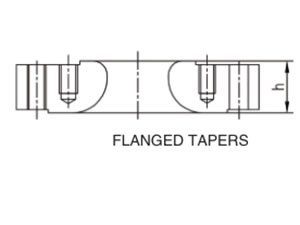

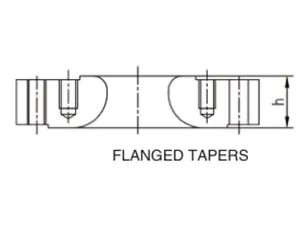

グラスライニング異径フランジ
グラスライニング異径フランジ
呼び径2---L1/L2---呼び径1 32 40 50 65 80 100 125 150 200
40 35
50 35 35
65 35 35 35
80     35 35
100     45 45 45
125     45 45 45 45
150       45 45 45 45
200         45 45 45 45
250           45 45 45 45
見積もりの請求

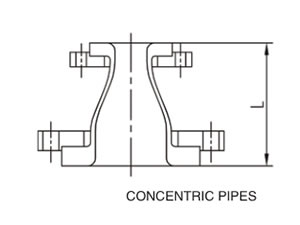

グラスライニング同心フランジ継手
グラスライニング同心フランジ継手
呼び径2---L1/L2---呼び径1 32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100   190 190 190 190
125     210 210 210 210
150       230 230 230 230
200           250 250 250
250           280 280 280 280
見積もりの請求

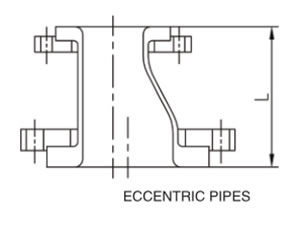

グラスライニング偏心フランジ継手
グラスライニング偏心フランジ継手
呼び径2---L1/L2---呼び径1 32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100   190 190 190 190
125     210 210 210 210
150       230 230 230 230
200           250 250 250
250           280 280 280 280
見積もりの請求

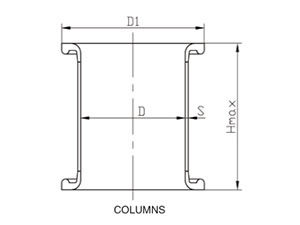

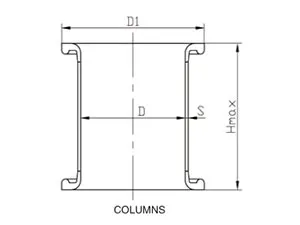

グラスライニング配管サポート柱
グラスライニング配管サポート柱
呼び径 D D1 S H (max.) 参考重量
(kg)
300 300 400 8 1500 121
400 400 500 8 2000 195
500 500 600 8 2500 293
600 600 700 8 3000 290
700 700 800 10 3000 585
800 800 900 10 3000 676
900 900 1000 10 3000 770
1000 1000 1100 12 3000 1015
1100 1100 1220 12 3000 1114
1200 1200 1320 12 3000 1210
1300 1300 1430 14 3000 1527
見積もりの請求
