    一体型構造を採用した密閉式GL反応器・グラスライニング反応缶
    クローズタイプグラスライニング反応機は、槽本体とカバーを一体化した構造を採用した密閉型のGL反応器です。カバーと槽本体が分離しない一体型設計により、密閉性を重視する化学反応プロセスに適した構造となっています。
    Taijiでは、化学、医薬、農薬、食品、染料などの産業分野向けにグラスライニング反応機を提供しています。

    主な特徴

    • 密閉性を重視した反応設備
      カバーと本体が分離しない一体型構造を採用しています。そのため、密閉条件が求められる化学反応プロセス向けのグラスライニング反応缶として使用されています。

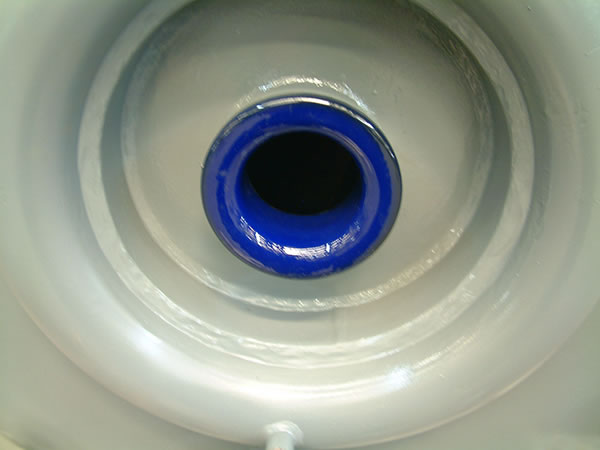

    • 耐食性に優れたグラスライニング構造
      Taijiのグラスライニング反応機は、鋼製容器の強度とガラスライニング層の耐薬品性を組み合わせた構造です。酸、アルカリなど腐食性材料を扱う工程に対応し、安定した反応環境を提供します。
    • 高性能グラスライニング材
      Taijiでは、TJ09、TJ16、TJ21S高性能ガラスエナメル材料を採用しています。

      • ドイツおよび米国技術を取り入れたエナメル技術により、耐酸性、耐アルカリ性、耐熱性、耐圧性、機械的衝撃への耐性を備えたグラスライニング層を形成しています。

      お客様のプロセス条件に合わせた仕様設計
      反応物の種類、濃度、温度、圧力、反応時間、撹拌条件などにより、必要な材質、容量、撹拌方式、加熱冷却方式は異なります。
      当社では、お客様の製造条件を確認したうえで、用途に適したグラスライニング反応機の仕様をご提案します。
      お問い合わせの際は、処理物、容量、運転温度、圧力条件、必要な反応工程などをお教えください。最適な設備仕様をご案内いたします。

    見積もりの請求

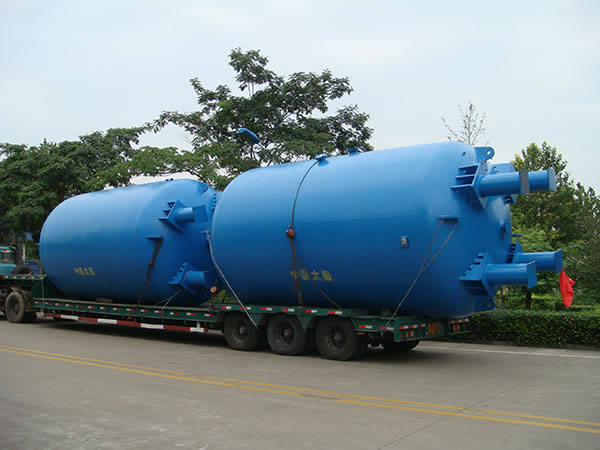

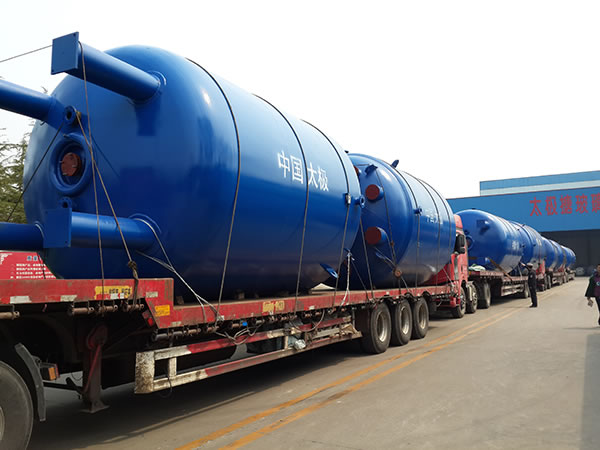

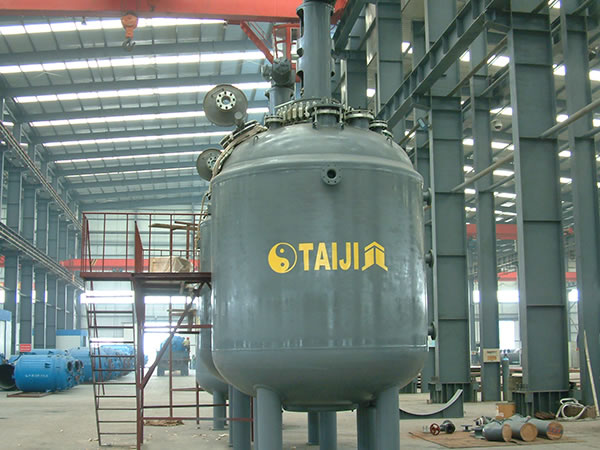

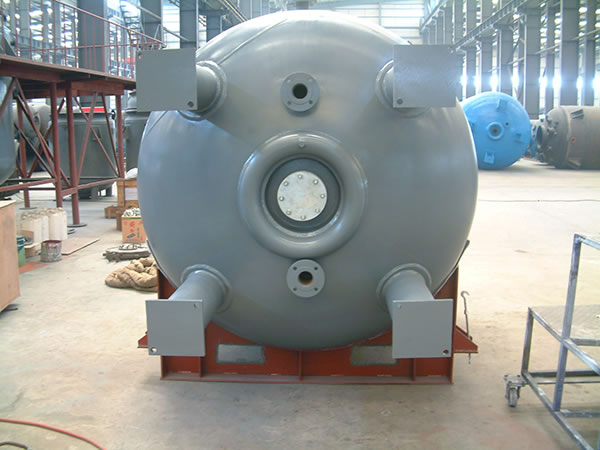

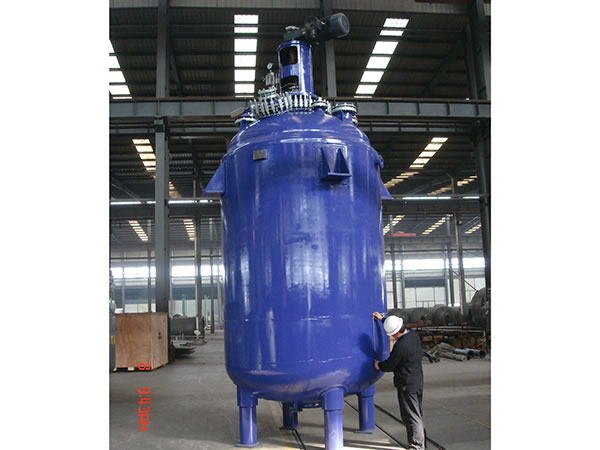

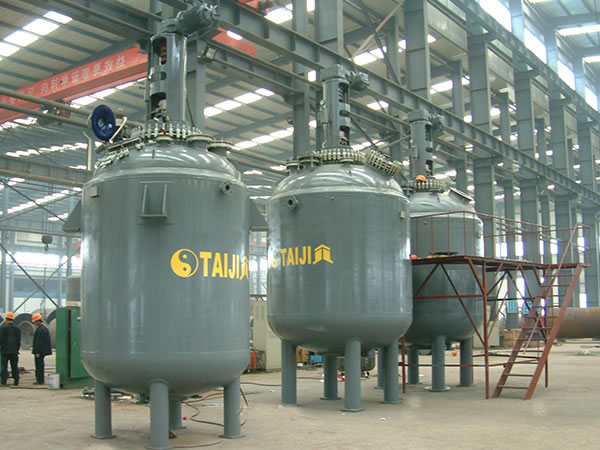

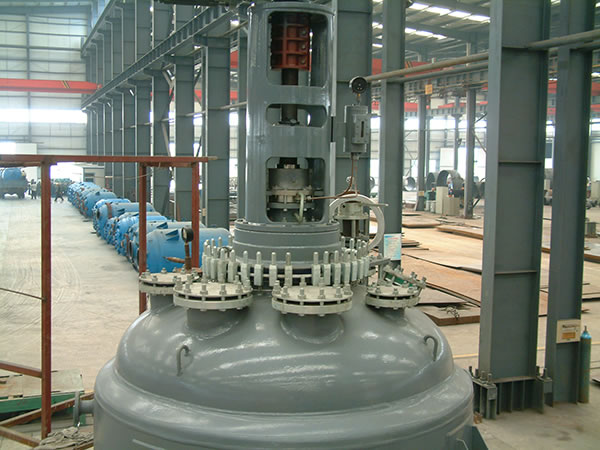

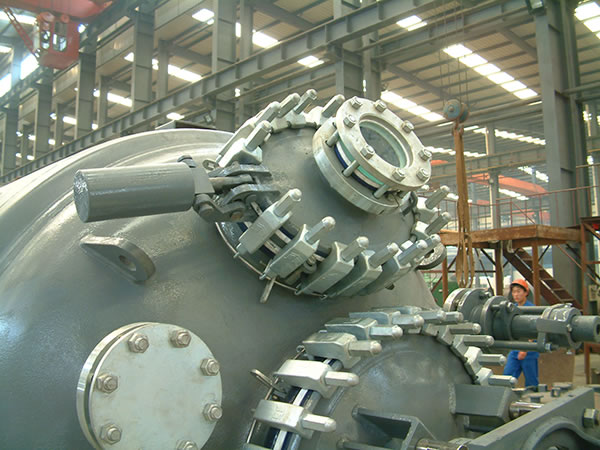

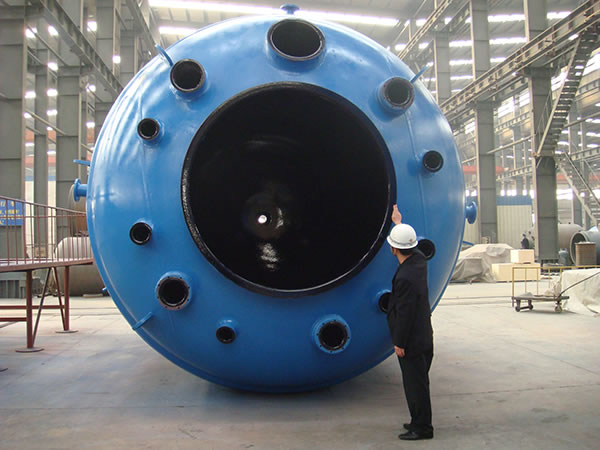

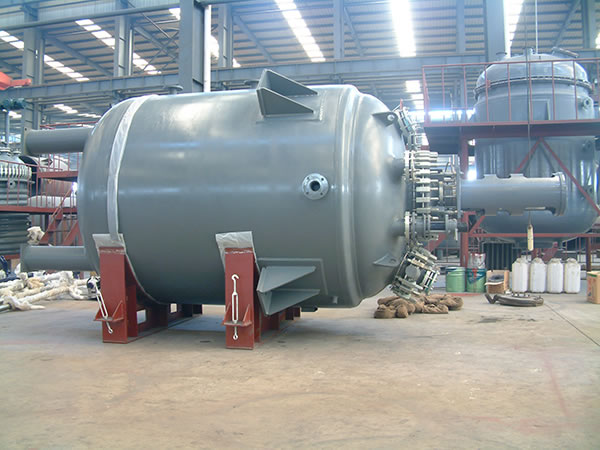

    豊富な供給実績
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    • 開放型グラスライニング反応機
    密閉型グラスライニング反応機の仕様
    密閉型グラスライニング反応機の仕様

    • F1500L-F6300L グラスライニング反応機
    • F1500L-F6300L グラスライニング反応機
    • F1500L-F6300L グラスライニング反応機

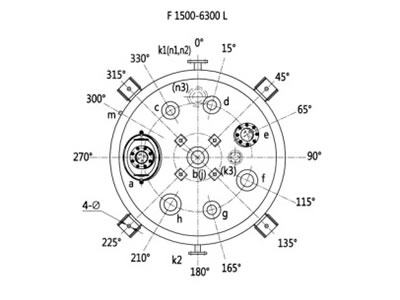

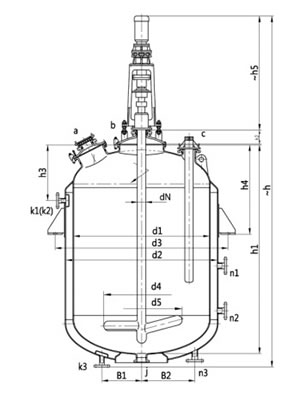

      F1500L- F6300L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    (MPa)    		 0.4 0.6
    設計温度
    ( ℃ )    		 -19 ~200 -19 ~200
    型式 F 1500 F 2000 F 3000 F 4000 F 5000 F 6300
    公称容量（L） 1500 2000 3000 4000 5000 6300
    総容量（L） 2020 2470 3860 4795 6040 6900
    内容積（備考1）（L） 1990 2440 3830 4765 6016 6872
    ジャケット容量（L） 301 390 495 805 898 1015
    熱交換面積（m²） 5.92 7.31 9.98 12.44 14.06 16.36
    半管コイル伝熱面積（m²） 2.5 3.5 4.3 6.0 7.2 8.5
    参考重量（kg） 1975 2230 3300 3750 4570 5050
    寸法 (mm) d1 1300 1300 1600 1600 1750 1750
    d2 1450 1450 1750 1750 1900 1900
    d3 (Note 2) 1915 1915 2221 2221 2412 2412
    d4 680 680 720 720 720 720
    d5 700 700 800 800 850 850
    h1 1801 2136 2250 2730 2888 3244
    h2 190 190 190 190 190 190
    h3 725 725 700 700 750 750
    h4 975 975 1060 1060 1200 1200
    B1 315 315 315 315 350 350
    B2 400 400 450 450 500 500
    Φ 30 30 30 30 30 30
    容器ノズル呼び径DN (mm) a 300x400 300x400 300x400 300x400 300x400 300x400
    b 125 125 150 150 150 150
    C 100 100 100 100 125 125
    d 100 100 100 100 125 125
    e 125 125 125 125 125 125
    f 125 125 125 125 150 150
    g 100 100 100 100 125 125
    h 125 125 125 125 150 150
      100 100 125 125 125 125
    ジャケットノズル呼び径(備考3) (mm) k1 40/50 40/50 65/50 65/50 65/50 65/50
    k2 40 40 65 65 65 65
    k3 40/50 40/50 65/50 65/50 65/50 65/50
    k4 40 40 65 65 65 65
    m G3/8” G3/8” G3/8” G3/8” G3/8” G3/8”
    駆動装置(備考 4) (mm) dN 80 80 95 95 95 95
    h5 1580 1580 1680 1680 1680 1780

    備考

    • 内容積
      ハイネックフランジ下端までの内容積を示します。フランジ部の占有容積は含みません。
    • 支持方式
      支持方式はご指定いただけます。ご指定がない場合は、胴部外面に支持ラグを設ける標準仕様となります。
    • k1・k3寸法
      k1・k3寸法はジャケット仕様により異なります。フルジャケット仕様は「／」左側、ハーフパイプジャケット仕様は「／」右側の数値をご参照ください。
    • 駆動装置仕様
      記載値は参考値です。減速機の最終機種・型式は、用途および使用条件に応じて選定いたします。

    • F8000-F20000L グラスライニング反応機
    • F8000-F20000L グラスライニング反応機
    • F8000-F20000L グラスライニング反応機

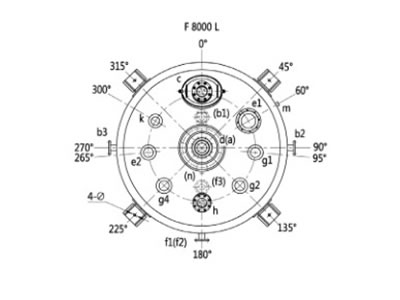

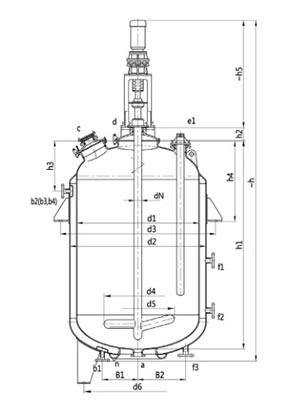

      F8000L 設計図・平面図
    • F8000-F20000L グラスライニング反応機

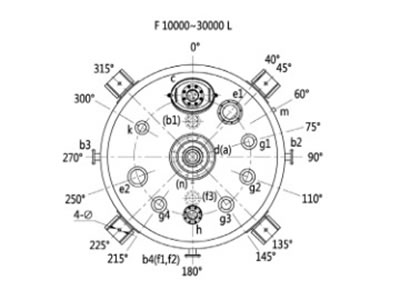

      F10000L-20000L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    (MPa)    		 0.4 0.6
    設計温度
    ( ℃ )    		 -19~200 -19~200
    型式 F 8000 F 10000 F 12500 F 16000 F 20000
    公称容量（L） 8000 10000 12500 16000 20000
    総容量（L） 9138 11757 13733 17491 21835
    内容積（備考1）（L） 9110 11724 13700 17446 21790
    ジャケット容量（L） 1666 1940 2243 2551 2870
    熱交換面積（m²） 18.38 21.35 24.89 29.48 34.04
    半管コイル伝熱面積（m²） 8.9 10.3 12.4 14.5 16.5
    参考重量（kg） 6780 7670 9120 11300 13700
    寸法 (mm) d0 800 800 800 800 900
    d1 2000 2200 2200 2400 2600
    d2 2200 2400 2400 2600 2800
    d3 (Note 2) 2763 2964 2964 3238 3439
    d4 880 980 980 980 1080
    d5 1100 1200 1200 1200 1300
    h1 3310 3533 4053 4346 4641
    h2 210 210 210 210 210
    h3 850 900 900 950 1000
    h4 1250 1300 1300 1500 1550
    h 5680 5890 6440 6770 7350
    B1 400 470 470 470 470
    B2 700 700 700 700 700
    Φ 36 36 36 36 36
    容器ノズル呼び径DN (mm) a 125 150 150 150 150
    C 300x400 300x400 300x400 450 450
    d 200 200 200 200 250
    e1 200 200 200 200 200
    e2 150 200 200 200 200
    g1 150 150 150 150 150
    g2 150 150 150 150 150
    g3 150 150 150 150 150
    g4 / 150 150 150 150
    S 125 125 125 125 125
    k 125 125 125 125 125
    ジャケットノズル呼び径(備考3) (mm) b1 65/65 80/65 80/65 100/65 100/65
    b2 65 80 80 100 100
    b3 65/65 80/65 80/65 100/65 100/65
    b4 65 80 80 100 100
    m G3/4° G3/4” G3/4 G3/4” G3/4*
    n G1/2" G1/2” G1/2” G1/2” G1/2”
    駆動装置(備考4)(mm) dN 110 110 110 130 140
    h5 1960 1960 1990 2020 2300

    備考

    • 内容積
      上部開口部のハイネックフランジ下端までの内容積を示します。
      フランジ部の占有容積は含みません。
    • 支持方式
      反応釜の支持方式は、ご注文時にご指定いただけます。 特にご指定がない場合は、胴部外面に支持ラグを設ける標準仕様となります。
    • b1・b3寸法
      b1およびb3の寸法は、ジャケット仕様によって異なります。
      フルジャケット仕様の場合：「／」の左側に記載された数値をご参照ください。
      ハーフパイプジャケット仕様の場合：「／」の右側に記載された数値をご参照ください。
    • 駆動装置仕様
      記載値について
      記載の駆動装置仕様は参考値です。
      減速機の選定について
      減速機の最終的な機種および型式は、用途および個別の使用条件に応じて選定いたします。

    • F30000-F90000 グラスライニング反応機
    • F30000-F90000 グラスライニング反応機

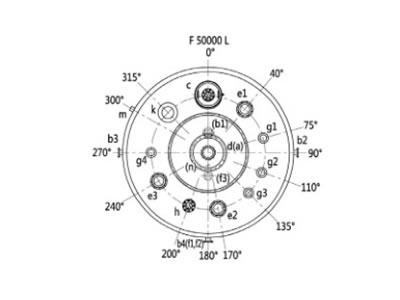

      F30000L-50000L 設計図・平面図
    • F30000-F90000 グラスライニング反応機
      F60000L-90000L 設計図・平面図
    型式 F 30000 F 40000 F 45000 F 50000 F 60000 F 70000 F 90000
    公称容量（L） 30000 40000 45000 50000 60000 70000 90000
    総容量（L） 33645 44900 51380 56470 64652 75290 93110
    内容積（備考1）（L） 33500 44000 52180 55510 63641 74300 92110
    ジャケット容量（L） 3700 3800 4350 4520 5080 7350 9110
    熱交換面積（m²） 45.0 48.4 50.2 60 68.5 76.5 95.2
    半管コイル伝熱面積（m²） 20000 26520 29650 32155 36380 47950 61000
    寸法 (mm) d0 1100 1600 1600 1750 1750 1750 1750
    d1 3000 3600 3600 3800 3800 4000 4000
    d2 3200 3800 3800 4000 4000 4200 4200
    d4 1300 1400 1400 1600 1600 1600 1600
    d5 1300 1400 1400 1600 1600 1600 1600
    d6 (Note 2) 2300 2520 2520 2680 / / /
    h1 5340 5000 5731 5611 6311 6692 8071
    h2 260 609 609 647 667 667 667
    h3 1150 1300 1300 1340 1340 1600 1600
    h 8985 9040 9770 9790 10500 13000 14450
    B 470 470 470 470 470 700 700
    φ 24 30 30 30 / / /
    容器ノズル呼び径DN (mm) a 150 150 150 150 150 150 150
    C 450 450 450 450 450 450 450
    d 250 250 250 250 250 300 300
    e1 200 200 200 200 200 200 200
    e2 200 200 200 200 200 200 200
    e3 / 200 200 200 200 200 200
    g1 150 150 150 150 150 150 150
    g2 150 150 150 150 150 150 150

    g3 150 150 150 150 150 150 150
    g4 150 150 150 150 150 150 150
    S 125 125 125 125 125 125 125
    k 125 125 125 250 250 250 250
    ジャケットノズル呼び径 (mm) b1 100 125 125 125 125 125 125
    b2 100 125 125 125 125 125 125
    b3 100 125 125 125 125 125 125
    b4 100 125 125 125 125 125 125
    m G3/4” G3/4” G3/4” G3/4” G3/4” G3/4” G3/4”
    n G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2”
    駆動装置(備考3) (mm) dN 160 160 160 180 200 240 273
    h5 2570 2610 2610 2710 3420 3970 4170

    備考

    • 内容積
      上部開口部のハイネックフランジ下端までの内容積を示します。
      フランジ部の占有容積は含みません。
    • 支持方式
      支持方式は、お客様のご要望に応じて選択いただけます。
      特にご指定がない場合は、B形脚支持を標準仕様とします。
      F60000L以上の仕様については、スカート支持を推奨します。
    • 駆動装置仕様
      記載の駆動装置に関する数値は参考値です。
      減速機の最終的な機種および型式は、用途ならびに個別の使用条件に応じて選定いたします。

    • Q630L-Q16000L グラスライニング反応機
    • Q630L-Q16000L グラスライニング反応機
      Q630L-Q6300L 設計図・平面図
    • Q630L-Q16000L グラスライニング反応機
      Q8000L 設計図・平面図
    • Q630L-Q16000L グラスライニング反応機
      Q10000L-Q16000L 設計図・平面図
      内部容器 ジャケット
    設計圧力
    (MPa)    		 -0.1/0.6/1.0 0.6
    設計温度
    ( ℃ )    		 -19~200 -19~200
    型式 Q630 Q1000 Q1500 Q2000 Q3000 Q4000 Q5000 Q6300 Q8000 Q10000 Q12500
    公称容量（L） 630 1000 1500 2000 3000 4000 5000 6300 8000 10000 12500 16000
    総容量（L） 890 1470 2130 2575 3811 4780 6040 6900 9105 11719 13696 17491
    内容積（L） 147 206 301 390 495 805 898 1015 1666 1940 2243 2551
    ジャケット容量（L） 3.35 4.55 5.92 7.31 9.98 12.44 14.06 16.36 18.38 21.35 24.89 29.48
    参考重量（kg） 1055 1865 1963 2175 3205 3522 4580 5060 6718 7670 9101 10954
    寸法 (mm) d1 1000 1200 1300 1300 1600 1600 1750 1750 2000 2200 2200 2400
    d2 1100 1300 1450 1450 1750 1750 1900 1900 2200 2400 2400 2600
    d3 (Note 1) 1276 1477 1655 1655 1956 1956 2152 2152 2452 2703 2703 2908
    h1 1385 1560 1766 2131 2250 2730 2888 3244 3320 3543 4063 4356
    h3 595 650 699 699 700 700 750 750 860 910 910 960
    h4 815 910 940 940 1060 1060 1200 1200 1210 1310 1310 1410
    B1 400 400 400 400 400 400 400 400 400 470 470 470
    B2 / / 510 510 510 510 510 510 510 550 550 550
    Φ 30 30 30 30 30 30 30 30 30 36 36 36
    容器ノズル呼び径DN (mm) M 125 125 125 125 150 150 150 150 200 200 200 200
    L 100 100 100 100 125 125 125 125 125 150 150 150
    N1 300X400 300X400 300X400 300X400 350X450 350X450 350X450 350X450 500 500 500 600
    N2 100 125 125 125 150 150 200 200 200 200 200 200
    N3 100 100 100 100 100 100 125 125 150 150 150 150
    N4 100 100 125 125 125 125 125 125 150 150 150 150
    N5 100 125 125 125 125 125 150 150 125 125 125 125
    N6 100 100 100 100 100 100 125 125 150 150 150 150
    N7 100 100 125 125 125 125 125 125 150 200 200 200
    N8 / / / / / / / / 125 125 125 125
    N9 / / / / / / / / / 150 150 150
    ジャケットノズル呼び径(mm) N11 32 32 40 40 50 50 65 65 65 80 80 100
    N12 32 32 40 40 50 50 65 65 65 80 80 100
    N13 32 32 40 40 50 50 65 65 65 80 80 100
    N14 / / /     / 65 65 65 80 80 100
    N15 / / 50 50 65 65 65 65 65 80 80 100
    N16 / / 50 50 65 65 65 65 65 80 80 100
    N17 G3/8” G3/8” G3/8” G3/8” G3/8” G3/8” G3/8” G3/8” G3/4” G3/4” G3/4” G3/4”
    N18 G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2” G1/2”
    駆動装置 (mm) dN 65 80 80 80 95 95 95 95 110 110 110 130
    h 680 720 720 720 785 785 785 785 840 840 840 820
    備考
    反応釜の支持方式は、ご注文時にご指定いただけます。 特にご指定がない場合は、胴部外面に支持ラグを設ける標準仕様となります。
    開放式タイプと密閉式タイプの選定

    密閉式タイプは、本体とカバーが一体となった構造です。上部マンホールから内部の点検や部品交換を行います。

    一方、開放式タイプは上部が着脱式となっており、ガスケットとクランプにより本体へ固定されます。本体上部を取り外せるため、内部の分解・洗浄・保守作業を行いやすく、撹拌機や撹拌部品へのアクセスにも優れています。

    容量と用途の目安
    開放式タイプの容量範囲は50～16,000 Lで、中小規模の生産設備に適しています。
    密閉式タイプの容量範囲は1,500～90,000 Lで、中大規模の工業生産に適しています。
    化学品、医薬品、農薬などの分野で大容量処理または連続的な量産を想定する場合は、密閉式タイプが有力な選択肢となります。

    選定時のポイント
    いずれのタイプも、撹拌装置、加熱・冷却用の伝熱構造、および各種付属部品を用途に応じて組み合わせることが可能です。

    型式選定にあたっては、以下の4項目を総合的にご検討ください。
    必要な処理量・バッチ容量
    点検、洗浄、分解および保守の頻度
    液性、粘度、撹拌目的などに応じた撹拌条件
    温度・圧力、加熱・冷却、反応条件などのプロセス条件

    用途

    密閉式グラスライニング反応機は、医薬品、農薬、ファインケミカル、基礎化学品、染料・顔料などの反応・製造プロセスに適しています。

    化学合成、エステル化、縮合、加水分解、重合、中和、塩素化などの反応工程に加え、混合、撹拌、加熱および冷却工程にも対応します。

    グラスライニングは、多くの酸性媒体や有機溶剤に対して優れた耐食性を発揮します。ただし、適用可否は、処理液の組成・濃度・pH・温度・圧力・反応条件などにより異なります。強アルカリ、フッ酸、フッ化物を含む介質などについては、事前にご相談ください。
