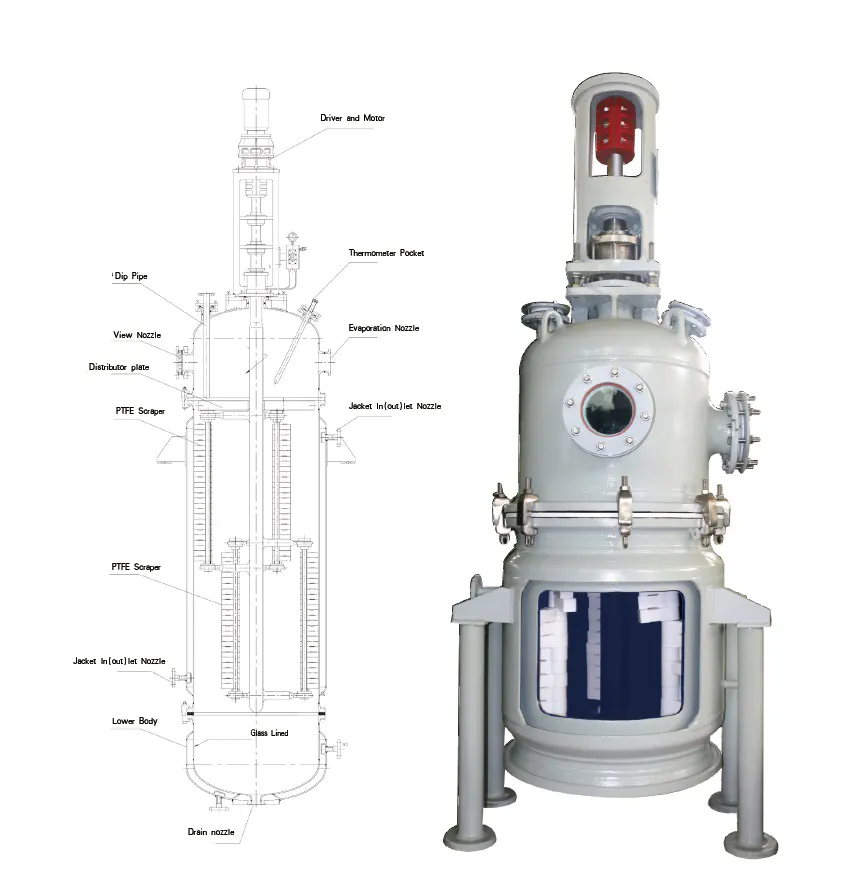

グラスライニング薄膜蒸発器
グラスライニング薄膜蒸発器
（ワイプドフィルムエバポレーター）
高真空・短滞留での濃縮、蒸発、精製に対応
グラスライニング製薄膜蒸発機は、処理液を加熱面上に薄膜として形成し、減圧条件下で蒸発・濃縮・分離を行う装置です。腐食性、高粘度、熱に敏感な材料などの処理に適しています。
Taijiのグラスライニング薄膜蒸発器は、接液部にはグラスライニングおよびPTFEなどの耐食材料を採用し、使用流体に応じた耐食性を確保します。高真空運転により沸点を低下させることで、熱に敏感な物質への熱負荷を抑えながら、蒸発・濃縮・精製を行うことができます。
技術仕様
| 型式 | 蒸発面積（m²） | 蒸発容器内径（mm） | 蒸発容器長さ（mm） | 蒸発ノズル呼び径（mm） | 参考回転数（min⁻¹） | 電動機出力（kW） | 参考全高（mm） |
| WFE-1.0 | 1 | 600 | 780 | 150 | 125 | 2.2 | -3450 |
| WFE-2.0 | 2 | 600 | 1350 | 150 | 125 | 2.2 | -4020 |
| WFE-3.0 | 3 | 600 | 1850 | 150 | 95 | 4 | -4600 |
| WFE-4.0 | 4 | 800 | 1830 | 150 | 95 | 4 | -4700 |
| WFE-5.0 | 5 | 900 | 2010 | 150 | 95 | 5.5 | -5040 |
| WFE-6.0 | 6 | 900 | 2370 | 150 | 95 | 5.5 | -5400 |
| WFE-7.0 | 7 | 1000 | 2460 | 150 | 95 | 7.5 | -5520 |
| WFE-8.0 | 8 | 1000 | 2750 | 150 | 95 | 7.5 | -5810 |
| WFE-9.0 | 9 | 1200 | 2600 | 200 | 85 | 11 | -6000 |
| WFE-10.0 | 10 | 1200 | 2900 | 200 | 85 | 11 | -6300 |
※詳細な回転数、モーター出力、ノズル径、全高などについては技術仕様表をご確認ください。
設計条件
- 蒸発容器内設計圧力：-0.1〜0.25MPa
- 蒸発容器内設計温度：200℃
- ジャケット設計圧力：0.6MPa
- ジャケット設計温度：200℃
主な特長
- フッ化水素酸、ホスゲン、30％超・150℃超の濃リン酸、pH12超・100℃超の強アルカリ、フッ化物イオンを含む薬品を除き、ほぼすべての化学薬品に対応
- 高真空操作に対応し、減圧下での低温蒸発を支える
- 薄膜形成により、短い滞留時間での連続蒸発・濃縮が可能
- 熱に敏感な物質、高粘度液、腐食性液体の処理条件に対応
- 濃縮、脱揮、脱溶媒、精製、脱色、脱臭、脱ガスなどの工程に活用可能
- 接液部の材質、ロータ仕様、シール方式、加熱条件などを用途に応じて特注可能
- 操作・保守性を考慮した機器構成を提案
主な適用例
- 化学品・ファインケミカルの濃縮、溶媒回収、脱揮および精製
- 医薬中間体・高純度化学品の濃縮および熱負荷を抑えた処理
- 農薬原料・中間体の濃縮、分離および溶媒除去
- 腐食性液体または高粘度液の蒸発・濃縮工程
- 排液・廃酸の減容化・濃縮工程
※実際の適用可否については、処理物の化学組成、濃度、粘度、温度、腐食性などを確認する必要があります。
