グラスライニング反応機, 電気加熱型

主な特長
1. Taijiのグラスライニング反応機, 電気加熱型は急速加熱でき、高温や腐食に対する優れた耐性を持ち、環境にやさしい、使用簡単などの特徴があります。
2. 国内外の最新技術に基づき製造された新たなグラスライニング加工反応機です。製薬、化学、食品、天然調味料、食品添加物、軽工業などの分野において幅広い用途があります。
3. この工業反応器は本体、カバー、攪拌機、外套、加熱チューブ、支持及び駆動ユニット、シールユニットなどにより構成されています。材料とノズルはお客様の加工要望によって特注されます。それに、お客様の要求にあわせ非規格品の反応器を設計や製造することもできます。
4. 当社の電気加熱型グラスライニング反応機は高性能エナメルのTJ09を採用し、先進的な釉薬技術により反応器の内部表面に被覆されています。腐食、機械的な衝撃や急激な温度変化に対する優れた耐性、及び著しい耐久性を確保します。
5. Taijiは様々な規格の電気加熱型グラスライニング反応機を提供しており、K50L、 K100L、K200L、K300L, K500L、 K1000L, K1500L、 K2000L、 K3000L、 K4000L、 K5000Lなどが含められています。

動作原理
このグラスライニング反応機は電気加熱ロッドを使用して外套の伝熱油を加熱します。予定の温度に達すると、電気加熱ロッドを制御する温度測定や制御装置は自動的に停止し、一定の温度を保ちます。

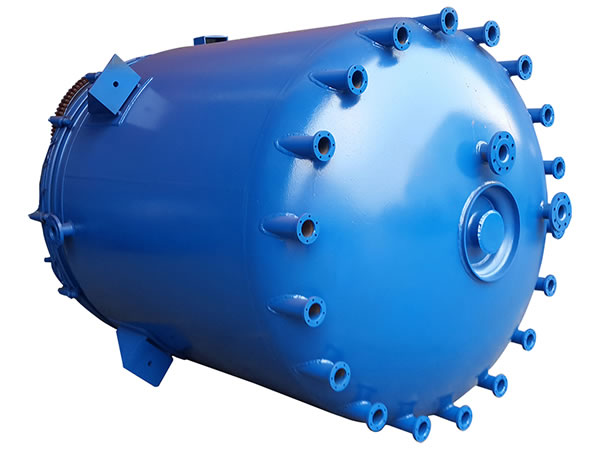

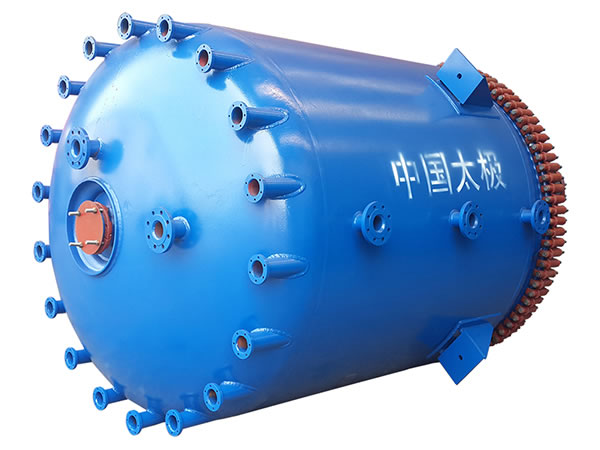

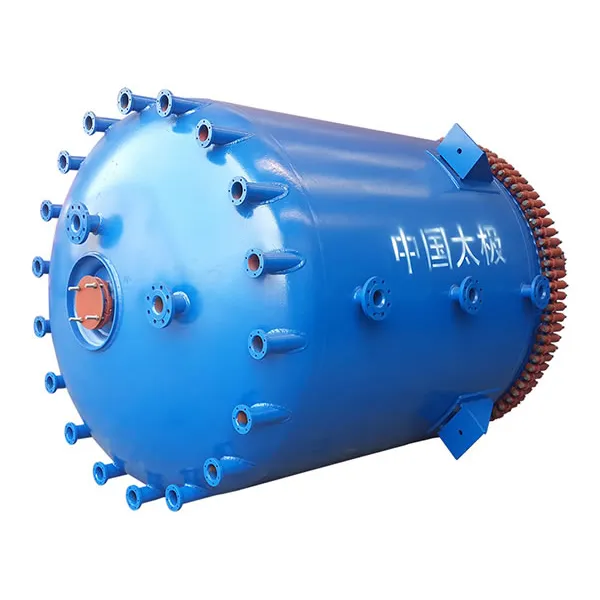

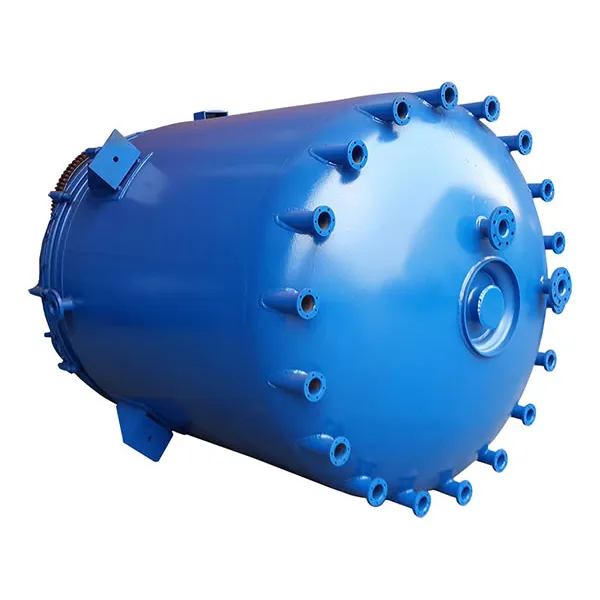

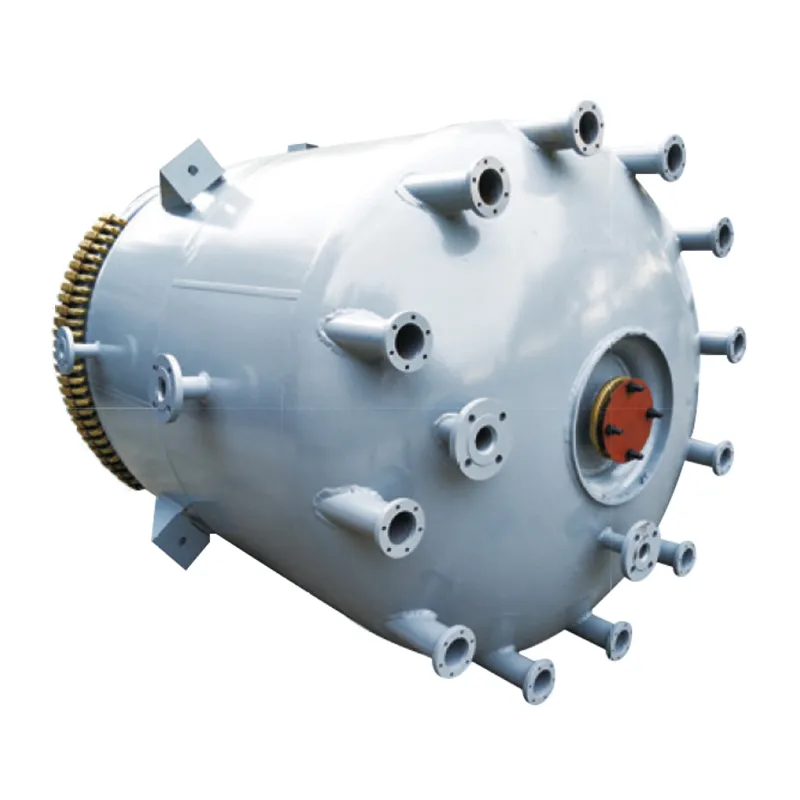

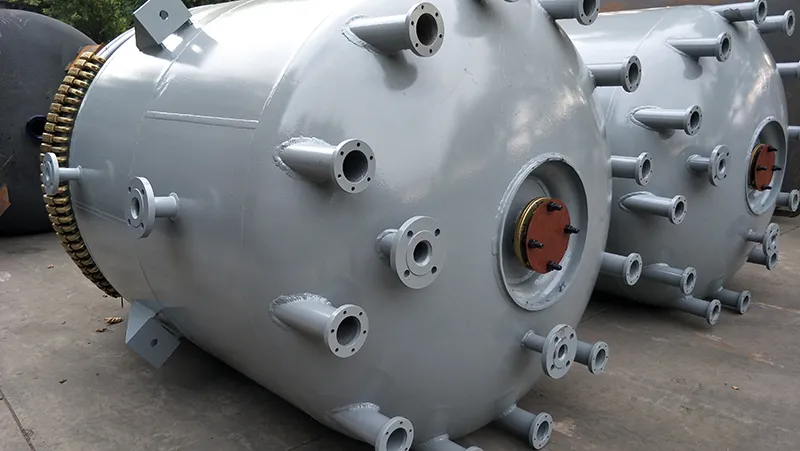

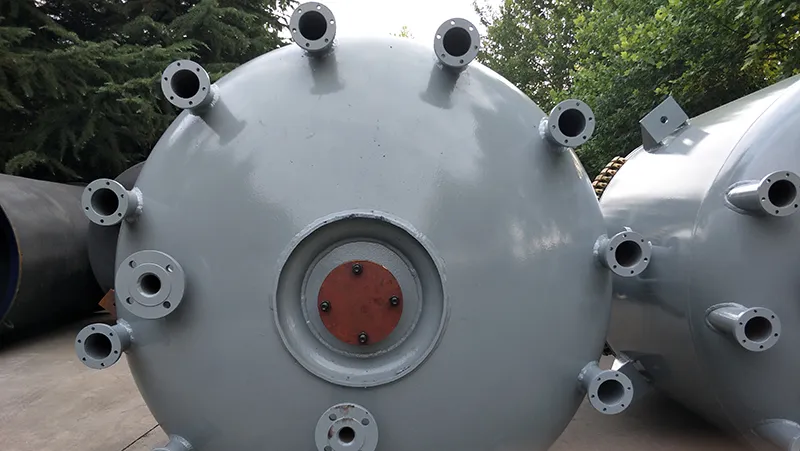

サンプル

グラスライニング反応機の技術仕様

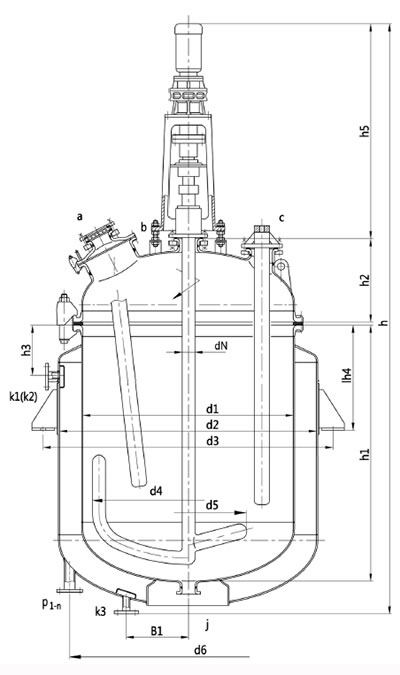

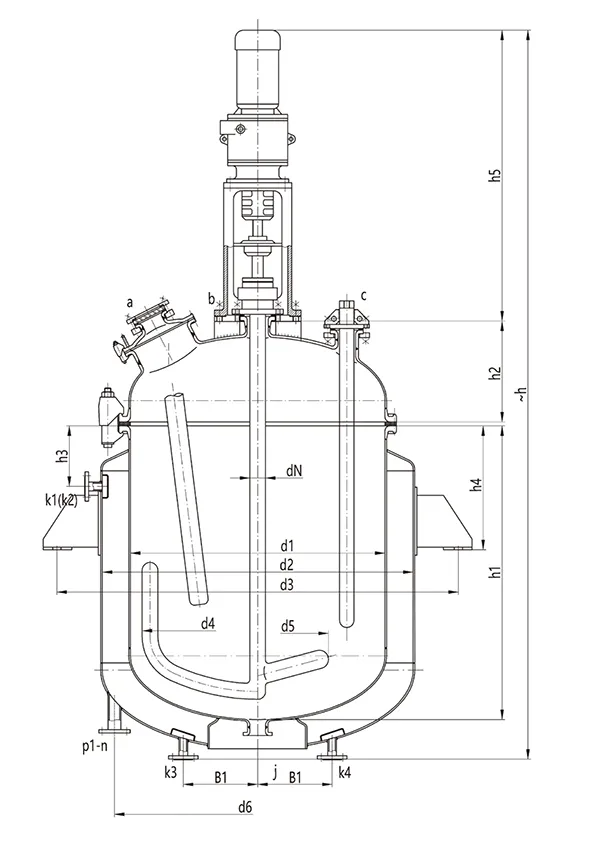

設計図

	本体	外套
設計圧力 (MPa)	0.4/0.6/1.0	ATM
設計温度 (℃ )	-19℃/200℃	-19℃/200℃

単位: mm
規格		K50L	K100L	K200L	K300L	K500L	K1000L	K1500L	K2000L	K3000L	K4000L	K5000L
公称容量 (L)		50	100	200	300	500	1000	1500	2000	3000	4000	5000
総容量(L)		102	180	325	483	743	1616	2172	2640	4170	5140	6470
計画された容量(備考 1) (L)		71	128	247	369	588	1244	1714	2180	3370	4334	5443
外套容量(L)		84	115	174	218	307	476	300	387	461	774	73
伝熱面積 (m2 )		0.34	0.66	1.26	1.75	2.64	4.55	5.76	7.23	9.33	11.85	13.74
基準重量 (kg)		446	527	697	966	1174	1885	2280	2535	3555	4055	4940
主な寸法	d1	500	600	700	800	900	1200	1300	1300	1600	1600	1750
	d2	700	800	900	1000	1100	1400	1450	1450	1750	1750	1900
	d3	809	918	1028	1130	1230	1571	1622	1622	1964	1964	2152
	d6	608	708	810	910	1010	1312	1389	1389	1690	1690	1840
	h	1835	1980	2245	2595	3035	3500	3700	4050	4210	4650	4820
	h1, h2…	仕様はK タイプグラスライニング反応機と同じです。
ノズル DN	a, b, c, d…	外套連結ノズルはK タイプのグラスライニング反応機と仕様同様です。
外套ノズル DN	p	65	65	65	65	65	65	65	65	65	65	65
	p1-n	p1-4	p1-6	p1-6	p1-6	p1-9	p1-12	p1-12	p1-12	p1-15	p1-15	p1-18
	k1, k2…	ノズルサイズはK タイプのグラスライニング反応機と仕様同様です。
ドライブ	DN	40	40	50	65	65	80	80	80	95	95	95
ドライブ	h5	950	950	953	1170	1170	1320	1320	1320	1360	1360	1360
備考 1: 計画された容量: ハイネックフランジの下での容量
