グラスライニング製貯槽、 Kタイプ

このK タイプグラスライニング製貯槽はオーペンタイプの設計を採用します。つまり本体とカバーはクランプとガスケットにより組立され、分離できます。この設計によってメンテナンスや部品交換は簡単なことになります。特別な加工のため、このタイプのガラスラインニングは容量がより小さいですが優れた耐食性、良い信頼性、安定性と長寿命を特徴とします。

製品ギャラリー

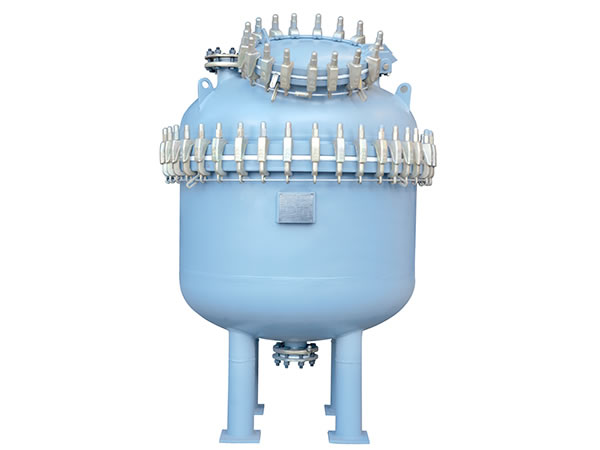

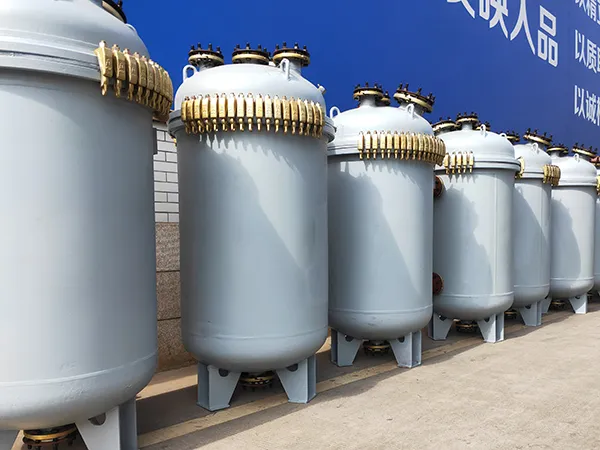

  • 規格品の K-タイプ グラスライニング製貯槽

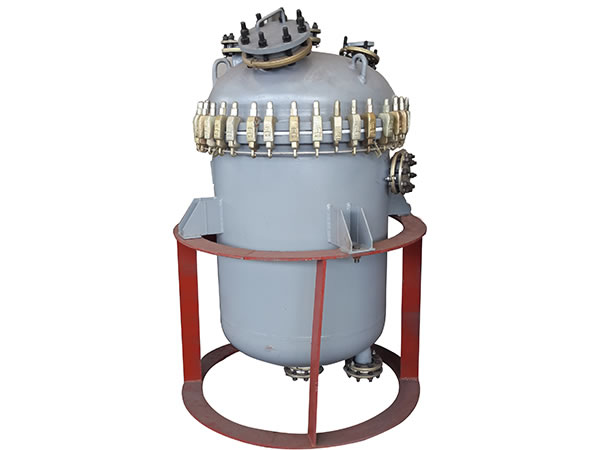

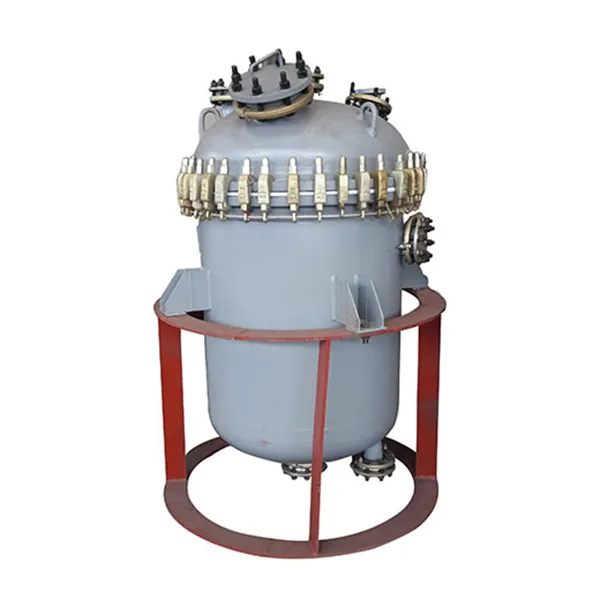

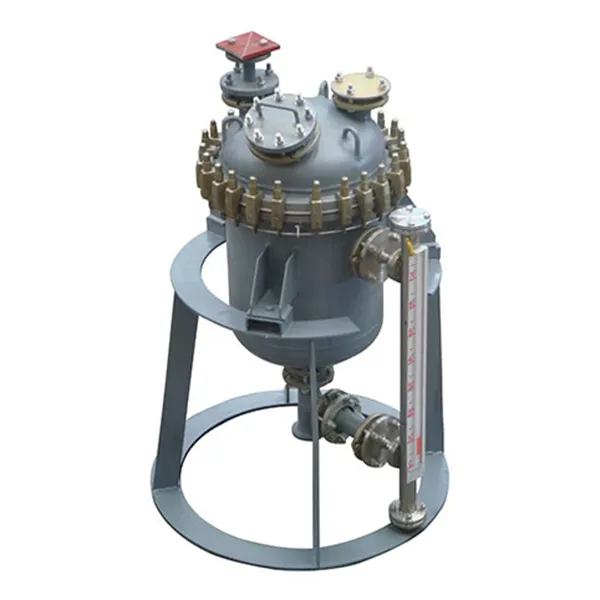

  • K-タイプ グラスライニング製貯槽 ラグ付き

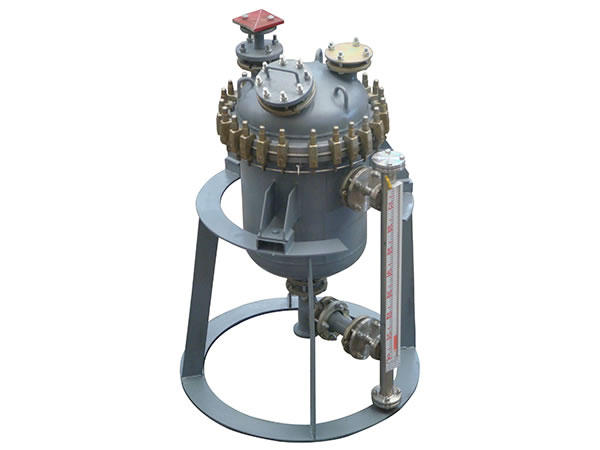

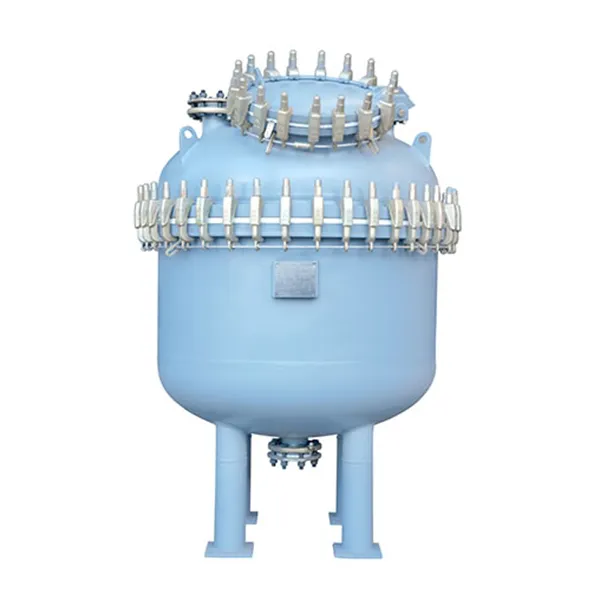

  • ミニサイズのK-タイプ グラスライニング製貯槽

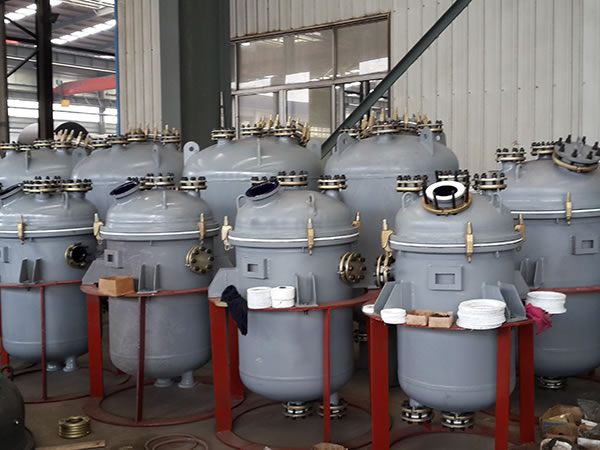

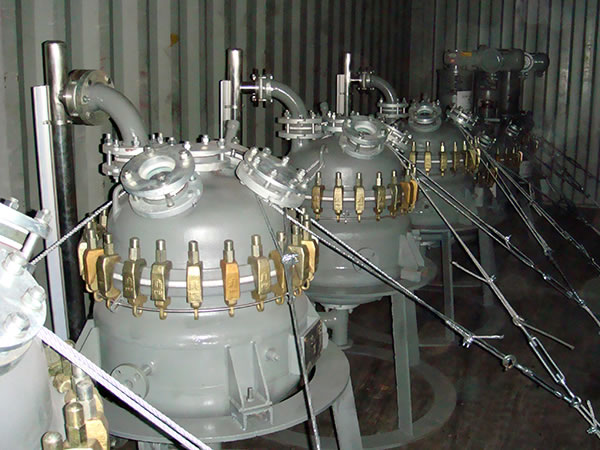

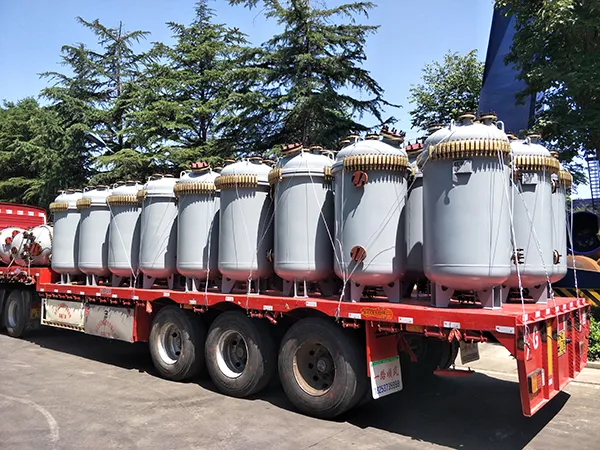

  • コンテナで輸送されている製品

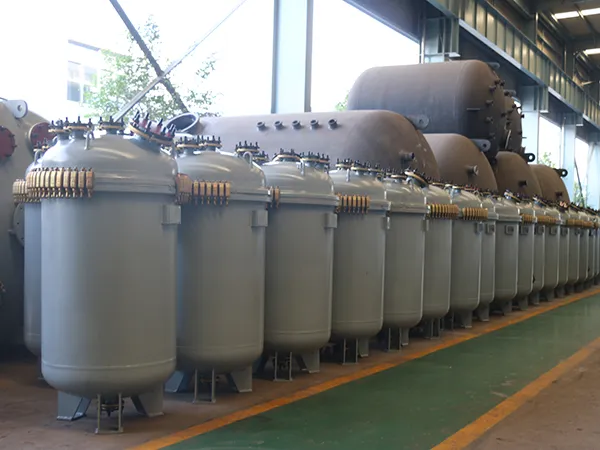

  • 様々な規格は選択可能

様々なに容量に応じて、当社のオーペンガラスライニングは様々な規格に分けます。K50L、 K100L、 K200L、 K300L、 K500L、 K1000L、 K1500L、 K2000Lなどがあります。お客様の要求にお応え、規格品のガラスラインニング鋼製貯槽以外の非規格品製品も提供します。

ガラスラインニング貯槽の技術仕様

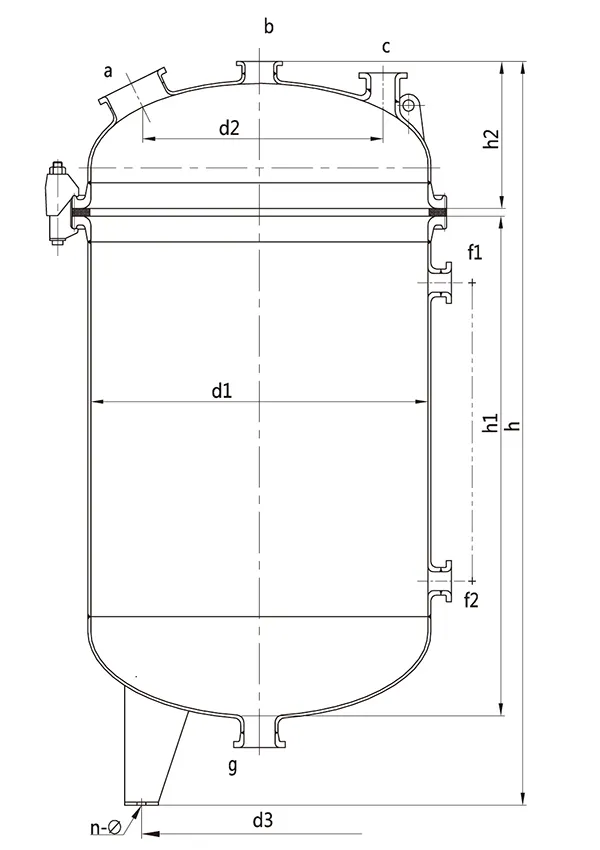

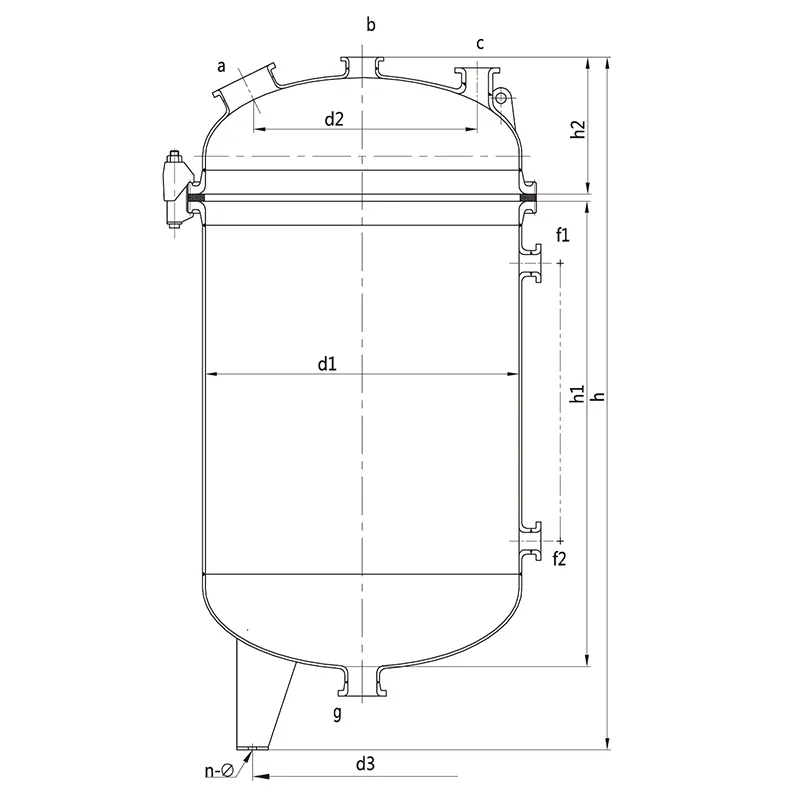

設計図

内部の容器
設計圧力
(MPa)
ATM
設計温度
(℃ )
-19℃/150℃
記号 使用
a ハンドホール/マンホール
b 媒体入口
c、 d、 e 予備装置
f1、 f2 レベルゲージ穴
g 媒体出口

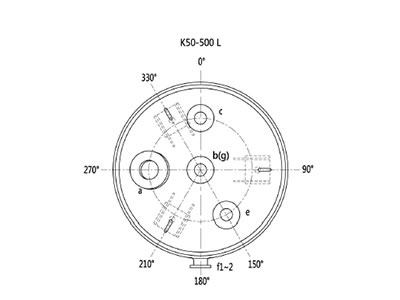

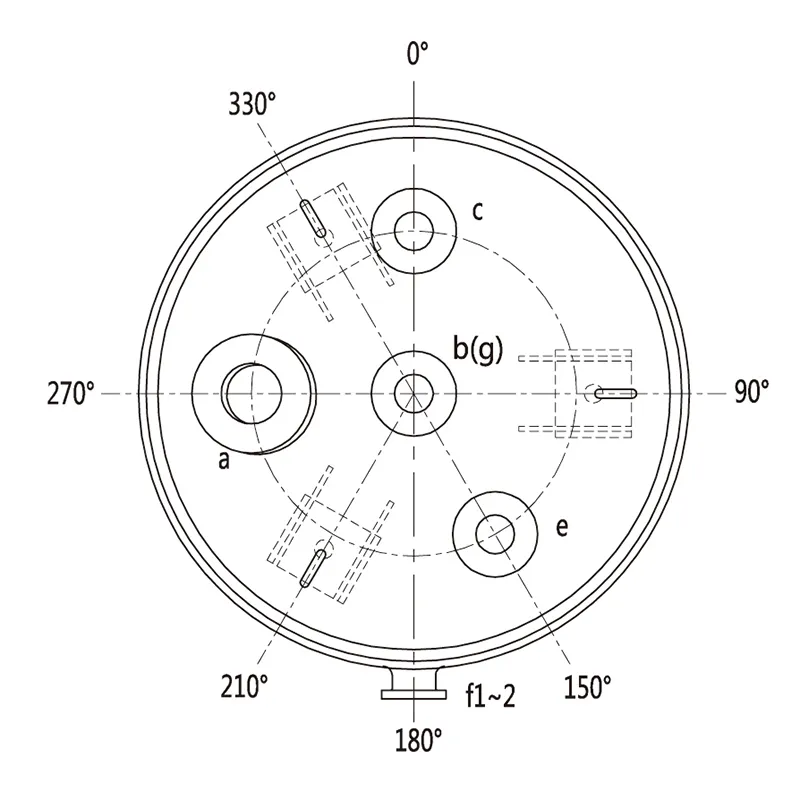

  • K50-K500Lノズルレイアウト(平面図)

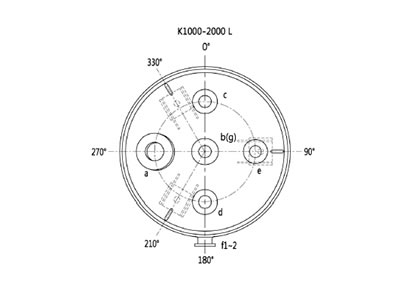

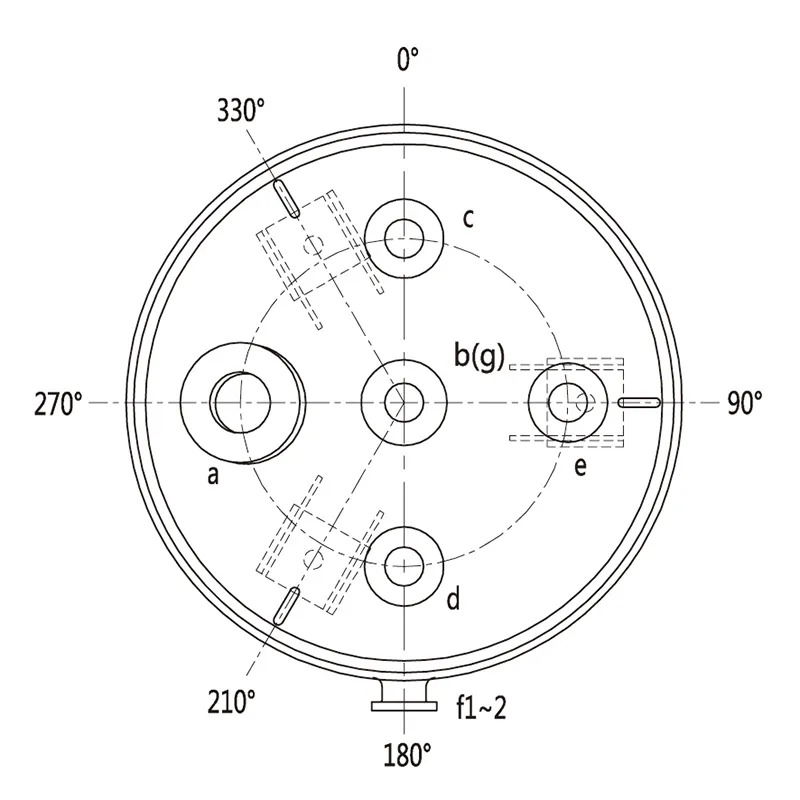

  • K1000-K2000Lノズルレイアウト(平面図)
単位:mm
規格 K50L K100L K200L K300L K500L K1000L K1500L K2000L
公称容量 (L) 50 100 200 300 500 1000 1500 2000
総容量(L) 80 155 294 447 740 1480 2020 2800
計画された容量(備考 1) (L) 61 121 237 362 620 1270 1670 2370
基準重量 (kg) 95 160 210 285 395 716 970 1266
主な寸法 d1 400 500 600 700 800 1000 1200 1300
d2 320 350 420 420 480 600 720 780
d3 280 350 420 490 560 700 700 910
h1 520 660 890 1000 1310 1695 1580 1895
h2 249 274 309 334 390 439 490 514
h 1150 1095 1340 1750 1885 2310 2240 2670
n-Φ 3-Φ15 3-Φ20 3-Φ20 3-Φ25 3-Φ25 3-Φ25 3-Φ25 3-Φ25
ノズル DN a 80 100 125 125 150 150 200 300×400
b 65 65 65 80 80 80 100 100
c 65 65 65 65 80 80 80 80
d / / / / / 80 80 80
e 65 65 65 65 65 80 80 80
f1 / 65 65 65 65 65 65 65
f2 / 65 65 65 65 65 65 65
g 65 65 65 80 80 80 100 100
備考 1: 計画された容量: ハイネックフランジの下での容量
